GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO








GIUNTI ROTANTI A DUE VIE



SIFONE ROTANTE



SERIE GR 65 R - GR 80 R



Questa serie di giunti rotanti è di impiego universale. La coppia di cuscinetti assicura un perfetto allineamento delle superfici di tenuta con una estrema scorrevolezza del giunto stesso anche in presenza di gravose condizioni d'esercizio. La tenuta bilanciata permette di mantenere le superfici di strisciamento sotto un carico pressochè costante indipendentemente dalla pressione del fluido convogliato riducendo così l'attrito e l'usura. L'esecuzione standard prevede la tenuta rotante in Carburo di Silicio sinterizzato (SiC) e la tenuta stazionaria in Carbone sintetico  entrambe sostituibili. Nel servizio ad acqua tests hanno evidenziato per questa combinazione di materiali una durata molto maggiore della coppia Carbone-Ceramica alle medesime condizioni operative. É disponibile per le più gravose condizioni d'esercizio la coppia SiC/SiC. La semplice e veloce sostituzione delle tenute abbinata ad una lunga durata delle stesse rende questo modello particolarmente economico.



t max
170 °C
p max
16  bar
RPM
1000

Evitare l'impiego alla massima velocità con la massima pressione

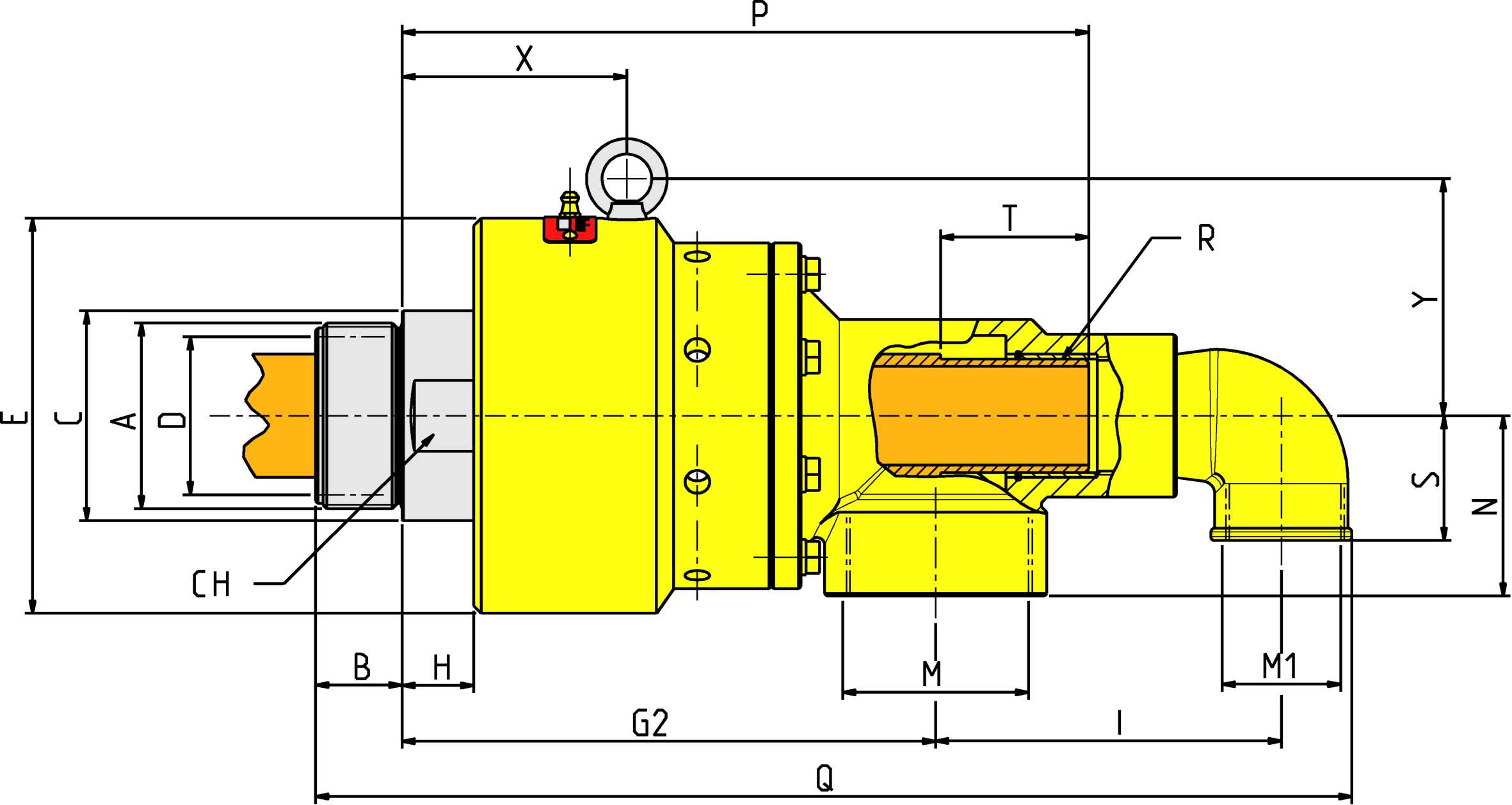

TIPO

A

BSP

B

C

D
E
G2
H
I

M

BSP

M1

BSP

N
P
Q

R

h13

S
T
X
Y
CH

3D File

Download

PDF
GR 65 R-RH
2"1/2
35
85
64
160
216
29
140
2"1/2
1"1/2
73
278
419.5
46
50.5
60
91
96
80
GR 65 R-LH
2"1/2
35
85
64
160
216
29
140
2"1/2
1"1/2
73
278
419.5
46
50.5
60
91
96
80
GR 80 R-RH
3"
40
100
72
180
239.5
44
141.5
2"
2"
57
302
457.5
58.7
57
80
127
108
90
GR 80 R-LH
3"
40
100
72
180
239.5
44
141.5
2"
2"
57
302
457.5
58.7
57
80
127
108
90
GR 90 R-RH
3"1/2
40
120
81
210
276.5
40
165
2"
2"
90
361.5
515.5
58.7
57
50
158
126
110
GR 90 R-LH
3"1/2
40
120
81
210
276.5
40
165
2"
2"
90
361.5
515.5
58.7
57
50
158
126
110
