DREHDURCHFÜHRUNGEN FÜR HYDRAULIKÖL UND LUFT



Diese Tandemmodelle haben lecksicher voneinander ge­trennte Kanäle und sind deshalb besonders geeignet für Einsätze mit unterschiedlichen Medien, oder wo Leckagen zwischen den Kanälen nicht zuläßig sind. Ferner sind die­se qualitativ hochwertigen Drehdurchführungen für Luft­oder Einsätze mit Hydrauliköl bis zu 250 bar ausgelegt. Die Stahl-Rotoren* sind gehärtet und geläppt und mit den Elastomer-Dichtungen (s. Seite 1) für höchste Lebens­dauer aufeinander abgestimmt. Absolute Porenfreiheit ge­währleisten die aus gezogenem Stangenaluminium gefer­tigten Gehäuse, in denen die eingepreßten Lager aus Sin­terbronze für präzise Führung der Rotoren sorgen.



Max. Drehzahl gleichzeitig mit max. Druck ist zu vermeiden .



t max    90 °C
p max  aria  12 bar
p max  olio  250 bar
n max    250 RPM

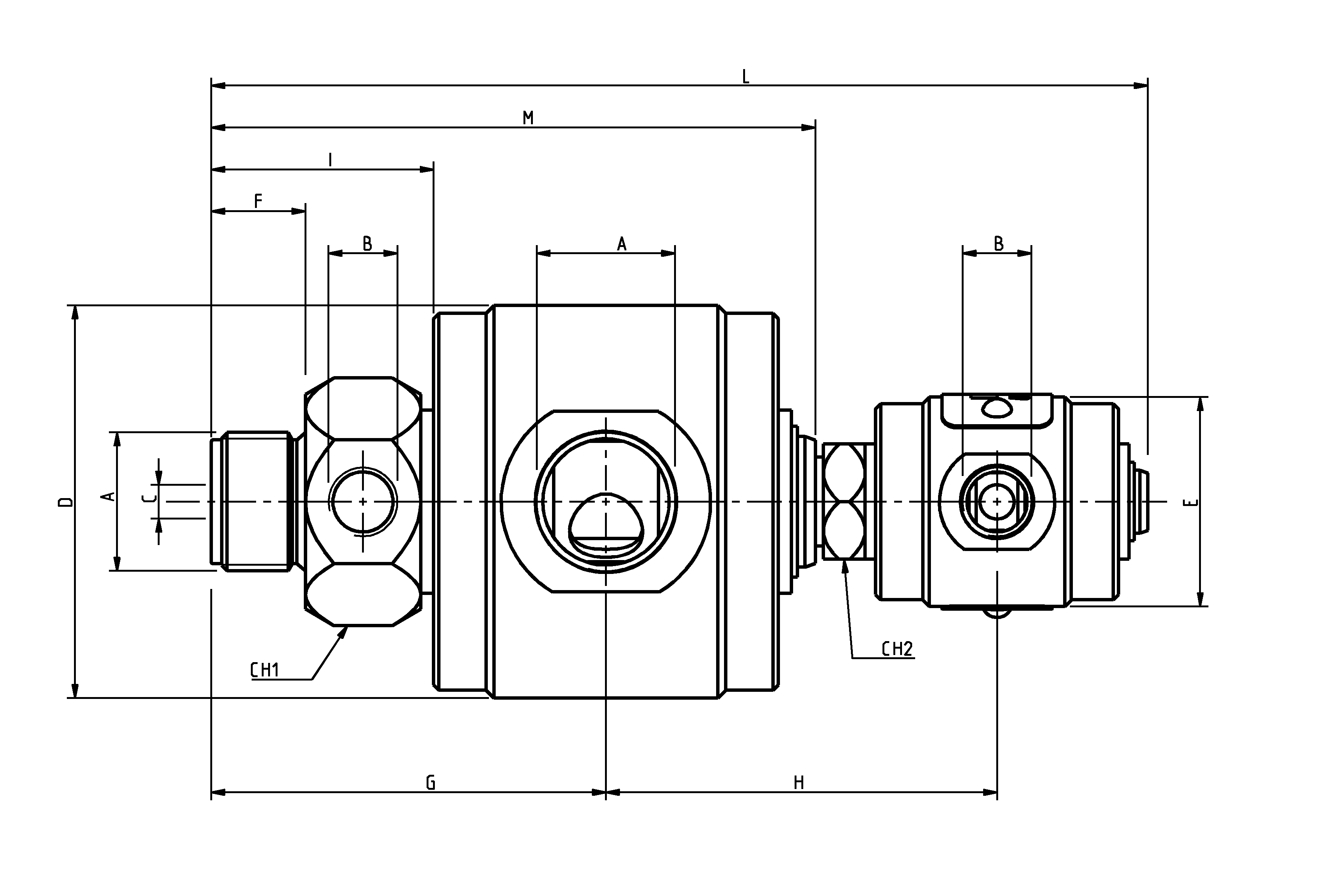

MODELL A B C D E F G H I L M CH1 CH2

PDF

GSN 13 T 1/2 1/8 4 65 35 16 70 70 38.5 164.5 107.7 36 17
GSN 18 T 3/4 1/4 6.5 75 40 18 75 75 42.5 177.5 115.5 41 22
GSN 25 T 1'' 3/8 10 90 50 22 95.5 85 56.5 210 142 46 27
