GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO







GRF 10÷25 GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO





t max   170 °C p max 40  bar
GRF 10  - GRF 15
n max  3500 RPM
GRF 20  - GRF 25
n max  3000 RPM
GRF 32  - GRF 40
n max  2500 RPM
GRF 50
n max  1000 RPM

Torque Ratings Nm Water 4.2 bar

GRF 10 0.28
GRF 15 0.32
GRF 20 0.62
GRF 25 1.3
GRF 32 1.6
GRF 40 2.2
GRF 50 3.2
Evitare l’impiego alla massima velocità con la massima pressione

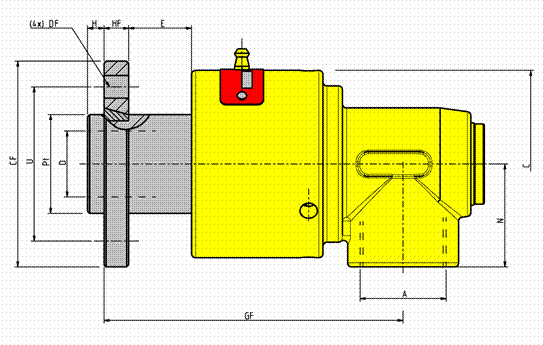

GIUNTI ROTANTI AD UNA VIA



TYPE
A
BSP
C CF D DF E GF H HF N Pt
f7
U

PDF

GRF 10
3/8 47 55 9 7 17 80 6 10 20 20 40
GRF 15
1/2 60 70 13 9 20 101 6 10 26 25 50
GRF 20
3/4 70 75 18 9 20 109 8 10 30 32 55
GRF 25
1” 84 80 24 9 21 121 8 12 36 38 60



PDF

GRF 10 F

GRF 10 R
GRF 10 LF
GRF 15 F
GRF 15 R
GRF 15 LF
GRF 20 F
GRF 20 R
GRF 20 LF
GRF 25 F
GRF 25 R
GRF 25 LF




GRF32-50 GIUNTI ROTANTI PER ACQUA, ARIA, OLIO, VUOTO





t max   170 °C p max 40  bar
GRF 10  - GRF 15
n max  3500 RPM
GRF 20  - GRF 25
n max  3000 RPM
GRF 32  - GRF 40
n max  2500 RPM
GRF 50
n max  1000 RPM
 Torque Ratings Nm
Water 4.2 bar
GRF 10 0.28
GRF 15 0.32
GRF 20 0.62
GRF 25 1.3
GRF 32 1.6
GRF 40 2.2
GRF 50 3.2
Evitare l’impiego alla massima velocità con la massima pressione.

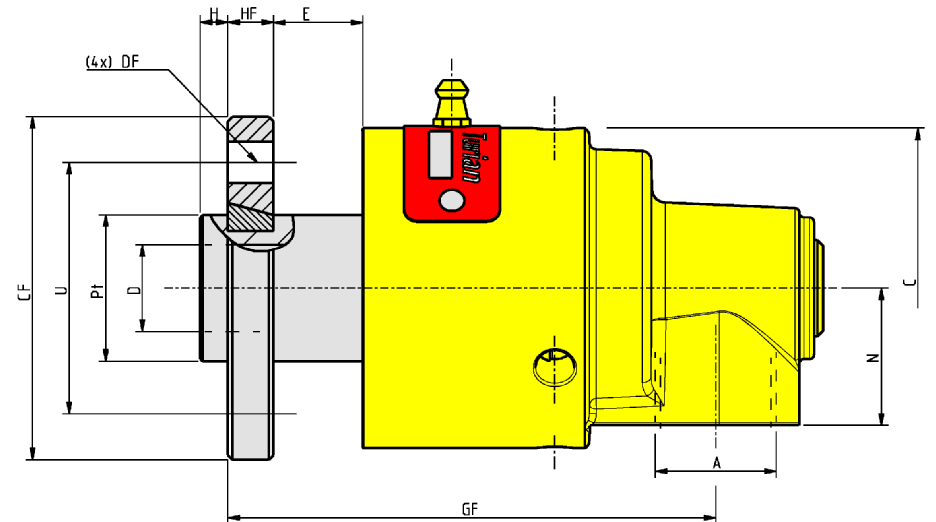

GIUNTI ROTANTI AD UNA VIA



TYPE
A
BSP
C
CF
D
DF
E
GF
H
HF
N
PT
f7
U

PDF

GRF 32
1”1/4 91 100 32 11 31 146 8 12 50 48 75
GRF 40
1”1/2 108 105 38 11 31 163 10 15 60 55 80
GRF 50
2” 127 130 48 13 42 196 10 15 76 65 10



PDF
GRF 32 F
GRF 32 R
GRF 32 LF
GRF 40 F
GRF 40 R
GRF 40 LF
GRF 50 F
GRF 50 R
GRF 50 LF
