GIUNTI ROTANTI PER OLIO IDRAULICO E ARIA



Questo giunto rotante a due vie permette la libera posizione angolare dell'uscita radiale una volta avvitato il rotore. Il rotore, in acciaio, è trattato per resistere all'usura e lappato per  ridurre l'attrito ed aumentare la durata. La tenuta è realizzata con guarnizioni di PTFE di disegno particolare. Il corpo esterno è ricavato da barra di alluminio per eliminare qualsiasi possibilità di porosità; l'allineamento del gruppo è affidato ad un cuscinetto a sfere ed a una boccola in bronzo sinterizzato. E' previsto un foro di drenaggio (DR) per evitare passaggio di fluido tra le due vie.



Evitare l'impiego con la massima velocità e la massima pressione.



t max    90 °C
p max  olio  250 bar
n max    2000 RPM

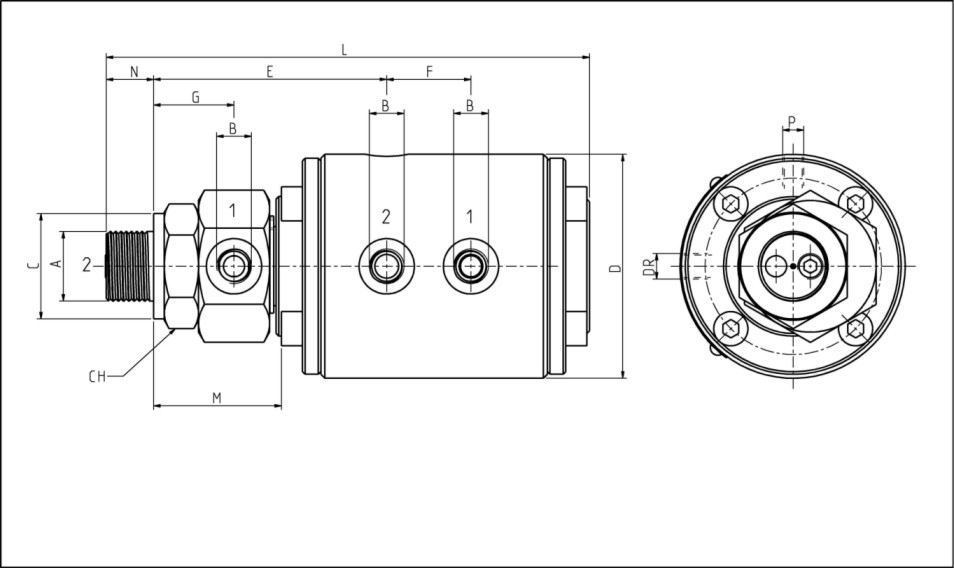

Tipo
A B C D E F G L M N Ch

PDF

GHR-100-7750/34
3/4" 3/8 40 95 98.5 36 35 200 55.5 20 41
GHR-100-7750
1" 3/8 40 95 98.5 36 35 200 55.5 20 41
GHR-114-7750
1" 1/4 1/2 60 120 101 45 33 228 53 25 60
GHR-112-7750
1" 1/2 3/4 65 130 118.5 56 40.5 265 64 30 65
