Giunto rotante a due vie indipendenti per passaggio di aria ed olio idraulico ad alta pressione. Il rotore, in acciaio, è trattato per resistere all'usura e lappato per ridurre l'attri­to. La tenuta è realizzata con guarnizioni a base di PTFE di disegno particolare. Il corpo esterno è ricavato da barra di alluminio per eliminare qualsiasi possibilità di porosità;l'allineamento del gruppo è affidato ad un cuscinetto a sfere e ad una boccola autolubrificante in bronzo sinterizzato. È previsto un foro di drenaggio filettato (OR) per evitare passaggio di fluido tra le due vie





Evitare l'impiego con la massima velocità e la massima pressione



t max    90 °C
p max Aria  12 bar
p max Olio  250 bar
n max    250 RPM

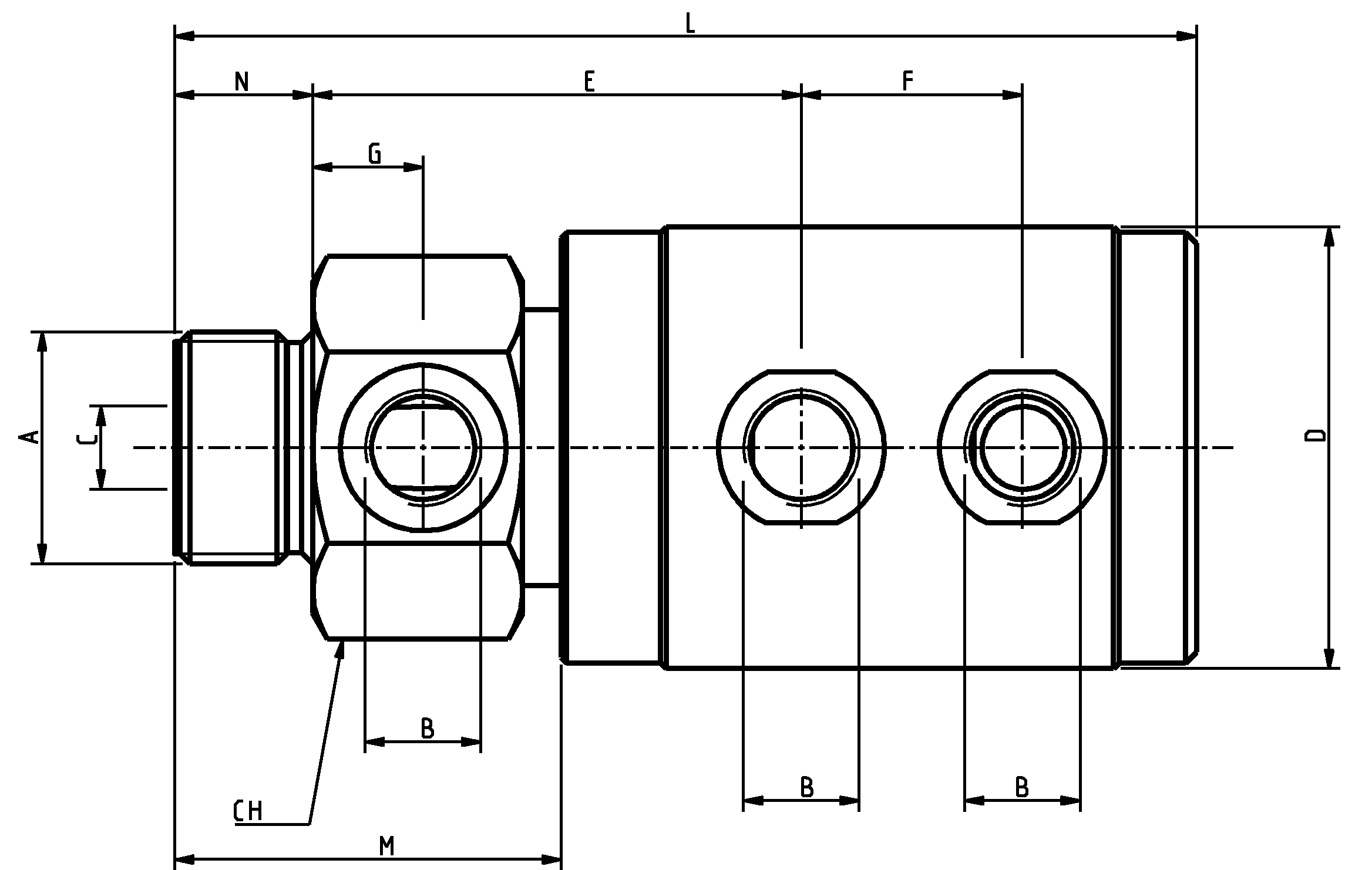

MODELLO A B C D E F G L M N CH PDF
GH - 012 - 2U - 18 1/2 1/8 5 60 74.1 19.2 16 134 53 15 41
GH - 012 - 2U - 14 1/2 1/4 5 65 74.2 19.2 16 134 53 15 41
GH - 34 - 2U 3/4 1/4 8 70 80 32 18 160 60 20 41
GH - 34 - 2U/Sp 1" 1/4 8 70 80 32 18 160 60 20 41
GH - 100 - 2U 1'' 3/8 10 70 80 32 18 160 60 20 46
GH -114 - 2U 1 1/4 1/2 15 80 86 40 20 185 70 25 60
GH - 112 - 2U 1 1/2 3/4 19 100 100 48 20 224 80 30 65
